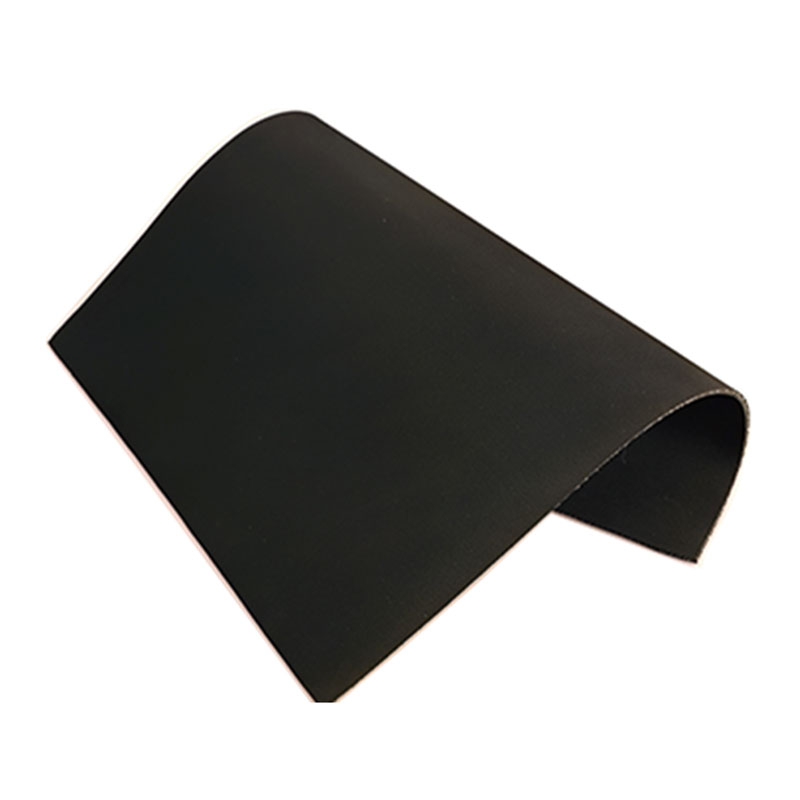

氣柜橡膠密封膜安裝于威金斯氣柜，該類型氣柜又稱柔膜密封型煤氣柜或者卷簾密封煤氣柜，由美國人約翰·威金斯 （JOHNWIGGINS）創造，1940年在美國建造了首臺（容積為1480m）。外形是圓筒形，活塞與罐體之間連有可撓性的膠膜密封簾，膠膜隨活塞上下移動而卷起或放下，達到密封目的。


骨架材料

在骨架結構上采用“米”字型三層機構，使產品實現了左右45°角方向上的強度要求，在垂直方向克服了拉伸變形，具有足夠的強度，同時又具有良好的屈撓性和柔韌性。骨架材料采用簾子布，從而確保了產品的強度要求。



膠料選擇

氣柜橡膠密封膜能否具備良好的氣密性、耐臭氧性、耐硫化氫氣體腐蝕性、耐芳烴溶劑性，主要取決于膠種和膠料的配方。目前國內外主體材料主要選擇使用丁腈橡膠+聚氯乙烯（PVC），但同樣的配方不同的生產工藝，生產的產品性能相差甚遠。



型號參數表

橡膠物理機械性能

測試項目	技術指標	執行標準
抗拉強度（MPA）	≥11	GB/T528
伸長率（%）	≥400	GB/T528
硬度（邵A）	60±5	GB/T531



熱空氣老化試驗（試驗條件：100±1℃×168h）

測試項目	技術指標	執行標準
抗拉強度（MPa）	≥11	GB/T3512
伸長率（%）	≥300	GB/T3512
硬度（邵A）	-5～+10	GB/T3512



耐水試驗（試驗條件：自來水70℃×70h）

測試項目	技術指標	執行標準
抗拉強度（MPa）	≥11	GB/T1690
伸長率（%）	≥250	GB/T1690
硬度（邵A）	-5～+10	GB/T1690



耐寒試驗

測試項目	技術指標	執行標準
脆性溫度	-40℃	GB/T1682

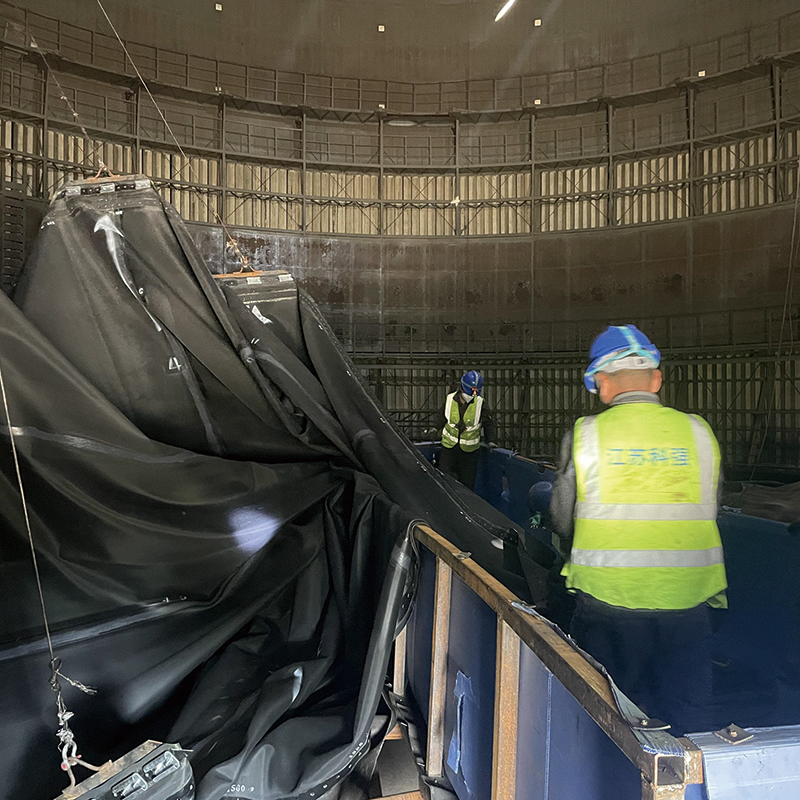

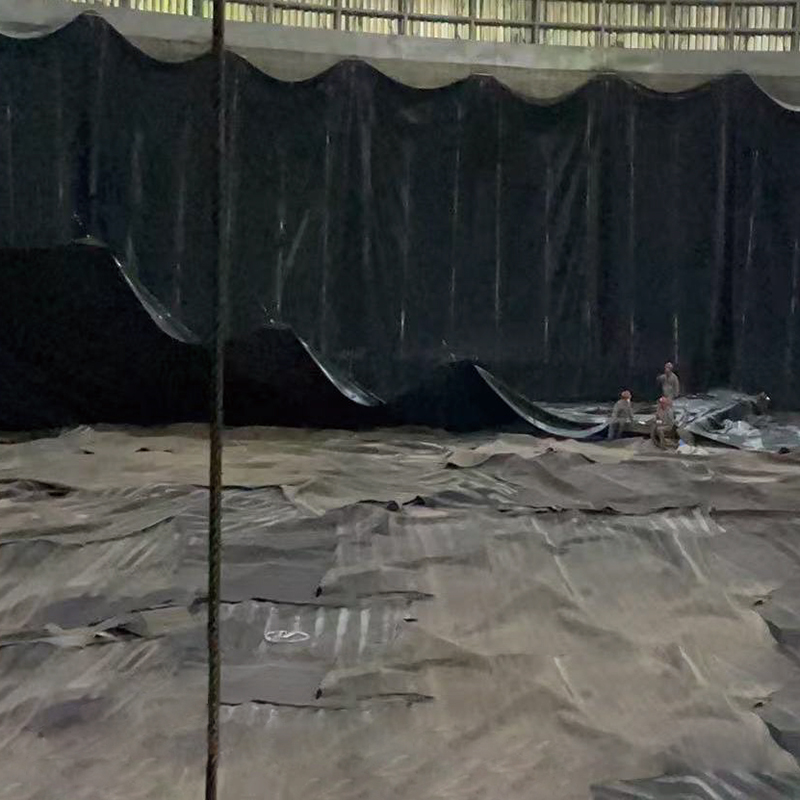

應用場景
